מודולי סטנדרטיים Opto 22 IDC5 ל-DC 10-32 DC או 12-32 AC, לוגיקה 5 וולט DC, בידוד אופטי 4000 וולט, זרם קלט 25 מ״א

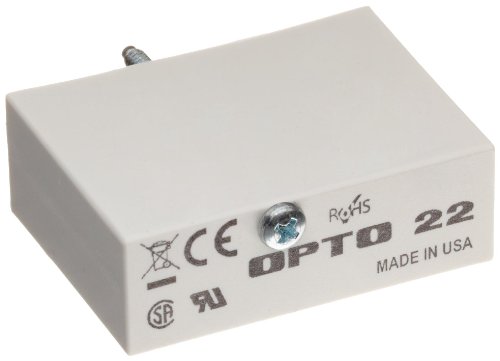

Opto 22 IDC5 Standard DC AC Modules, 10-32 or 12-32 VAC, 5 VDC Logic, 4000 Volts I/O Isolation, 25mA Input Current

---

מודול IDC5 יכול לפעול כקלט DC או AC, ומקבל מתח של 10-32 וולט DC או 12-32 וולט AC. כל מודולי הקלט AC ו-DC כוללים גשר מיישר. כל מודול מספק בידוד אופטי של עד 4000 וולט (טרנזיאנט) בין כניסות השדה לצד הפלט של המעגל. מודולי קלט משמשים לזיהוי רמות מתח הפעלה/כיבוי. שימושים טיפוסיים כוללים זיהוי נוכחות או היעדרות מתח או זיהוי סגירת מגעים ממקורות כגון: מתגי קרבה, מתגי הגבלה, מתגי בחירה, לחצנים, מתגי פוטואלקטריים, התקנים תואמי TTL, מתגי צף, מתגי טוגל, תרמוסטטים. טמפרטורת הפעלה סביבתית: -30 עד 70 מעלות צלזיוס. בידוד כניסה-ליציאה (טרנזיאנט): 4000 וולט. ירידת מתח בפלט בצד הלוגיקה: 0.4 וולט ב-50 מ״א. זרם פלט: 50 מ״א. דליפת פלט ללא קלט (IDC5D בלבד): 0.1 מ״א ב-30 וולט DC. טרנזיסטור: התפרקות ב-30 וולט. עומד בתקני Underwriters Laboratory, IEC 950: 1991-09, 89/336/EEC, 2002/95/EC.

מאפיינים: ( תרגום אוטומטי עבור למקור )

• מבנה עמיד וחזק
• עד 4000 וולט בידוד אופטי (טרנזיאנט)
• רובם כוללים גשר מיישר ומקבלים קלטי AC או DC
• מודולי קלט משמשים לזיהוי רמות מתח הפעלה/כיבוי
• כל מודול מספק עד 4000 וולט בידוד אופטי (טרנזיאנט) בין כניסות השדה לצד הפלט של המעגל

זיהוי:

• מספר יצרן: IDC5 .

מידות ונתונים:

• מותג : Opto 22
• מספר פריטים : 1
• מספר קטלוגי : IDC5
