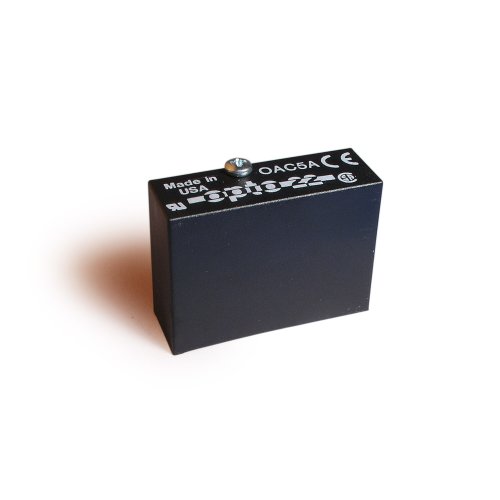

מודול פלט AC Opto 22 OAC5A, 24-280 AC, לוגיקה 5 DC, בידוד אופטי 4000 וולט RMS, זרם עומס מינימלי 20 מיליאמפר

Opto 22 OAC5A AC Output, 24-280 VAC, 5 VDC Logic, 4000 Vrms I/O Isolation, 20 milliamps Minimum Load Current

---

מודול הפלט OAC5A משמש לשליטה או להחלפת עומסי AC בטווח 24-280 וולט AC. כל מודול מספק בידוד אופטי של עד 4000 וולט (טרנזיאנט) בין מכשירי השדה ללוגיקת הבקרה. מודול זה שקול למגע חד-קוטבי חד-זרם, בדרך כלל פתוח (FORM A, SPST-NO, Make). כל מודולי הפלט AC כוללים הפעלה באפס וולט וכיבוי באפס זרם. שימושים טיפוסיים למודולי פלט AC כוללים החלפת עומסים כגון: רליים, סלנואידים, מפעילי מנועים, מחממים, מנורות או אינדיקטורים. טמפרטורת הפעלה סביבתית: -30 עד 70 מעלות צלזיוס. בידוד קלט-פלט (טרנזיאנט): 4000 וולט RMS. זרם עומס מינימלי: 20 מיליאמפר. תדר הפעלה: 25-65 הרץ. זמן הפעלה: חצי מחזור מקסימום - אפס וולט. זמן כיבוי: חצי מחזור מקסימום - אפס זרם. DV/DT במצב כבוי: 200 וולט למיקרושנייה. DV/DT במצב החלפה: מדוכא לעומס עם מקדם הספק 0.5. נפילת מתח פלט מקסימלית בשיא: 1.6 וולט. זרם דליפה במצב כבוי במתח נומינלי - 60 הרץ: 5 מיליאמפר RMS, 2.5 מיליאמפר RMS עבור דגמי OAC5A, OAC15A ו-OAC24A ב-120 וולט AC. מאושר על ידי Underwriters Laboratory, Canadian Standards Association, IEC 950: 1991-09, 89/336/EEC, 2002/95/EC.

מאפיינים: ( תרגום אוטומטי עבור למקור )

• מבנה עמיד וחזק
• 4000 וולט בידוד אופטי בין מכשירי השדה ללוגיקת הבקרה (טרנזיאנט)
• הפעלה באפס וולט וכיבוי באפס זרם
• שיא זרם בסערה של מחזור אחד: 80 אמפר בשיא
• מתח שיא חוזר: 500 וולט

זיהוי:

• יצרן: Opto 22
• מודל: OAC5A-OPTO 22 .
• מספר יצרן: OAC5A .

מידות ונתונים:

• מותג : Opto 22
• מספר פריטים : 1
• מספר קטלוגי : OAC5A
• תאריך השקה : 2017-05-15
