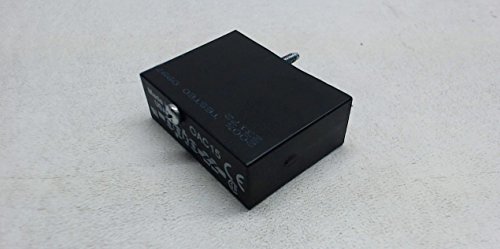

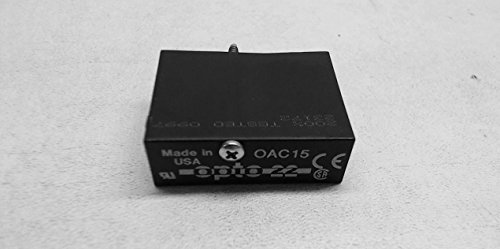

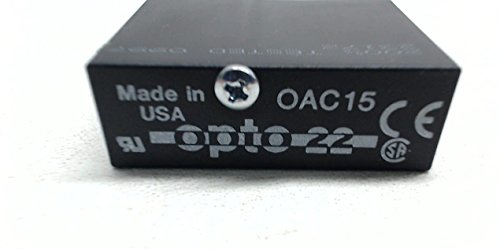

מודול פלט AC Opto 22 OAC15, 12-140 AC, לוגיקה 15 DC, בידוד אופטי 4000 וולט RMS, זרם עומס מינימלי 20 מיליאמפר

Opto 22 OAC15 AC Output, 12-140 VAC, 15 VDC Logic, 4000 Vrms I/O Isolation, 20 milliamps Minimum Load Current

---

מודול הפלט OAC15 משמש לשליטה או הפעלה של עומסי AC בטווח 12-140 וולט AC. כל מודול מספק בידוד אופטי של עד 4000 וולט (טרנזיאנט) בין המכשירים בשטח ללוגיקת הבקרה. מודול זה שקול למגע חד-קוטבי חד-זרם, בדרך כלל פתוח (FORM A, SPST-NO, Make). כל מודולי הפלט AC כוללים הפעלה באפס מתח וכיבוי באפס זרם. שימושים טיפוסיים כוללים הפעלה של ריליים, סלונואידים, מפעילי מנועים, מחממים, מנורות או אינדיקטורים. זרם שיא במחזור אחד: 80 אמפר שיא. מתח שיא חוזר: 500 וולט. בידוד קלט-פלט (טרנזיאנט): 4000 וולט RMS. זרם עומס מינימלי: 20 מיליאמפר. זמן הפעלה: חצי מחזור מקסימום - מתח אפס. זמן כיבוי: חצי מחזור מקסימום - זרם אפס. שינוי מתח בזמן כיבוי: 200 וולט למיקרושנייה. שינוי מתח בזמן החלפה: מותאם לעומס עם מקדם הספק 0.5. נפילת מתח פלט מקסימלית בשיא: 1.6 וולט. דליפת זרם במצב כבוי במתח נומינלי 60 הרץ: 5 מיליאמפר RMS, 2.5 מיליאמפר RMS לדגמים OAC5A, OAC15A ו-OAC24A ב-120 וולט AC. מאושר על ידי Underwriters Laboratory, Canadian Standards Association, IEC 950: 1991-09, 89/336/EEC, 2002/95/EC.

מאפיינים: ( תרגום אוטומטי עבור למקור )

• מבנה עמיד וחזק
• בידוד אופטי של 4000 וולט בין המכשירים בשטח ללוגיקת הבקרה (טרנזיאנט)
• הפעלה באפס מתח וכיבוי באפס זרם
• טמפרטורת עבודה: מינוס 30 עד 70 מעלות צלזיוס
• תדר פעולה: 25-65 הרץ

זיהוי:

• יצרן: Opto 22
• מודל: OAC-15 .
• מספר יצרן: OAC15 .

מידות ונתונים:

• מותג : Opto 22
• מספר פריטים : 1
• מספר קטלוגי : OAC15
