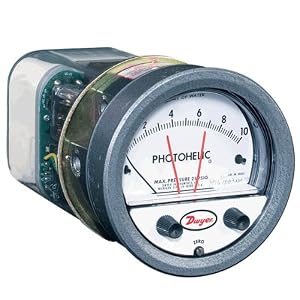

מתג/מד לחץ Dwyer Photohelic סדרה A3000, טווח 5-0-5״WC

Dwyer Photohelic Series A3000 Pressure Switch/Gauge, Range 5-0-5"WC

---

מתג/מד לחץ Photohelic משלב מתגי לחץ מדויקים וחוזרים עם מד לחץ מדויק המבוסס על עיצוב מד Magnehelic המוכר. המכשיר מודד ומבקר לחצים חיוביים, שליליים או דיפרנציאליים של אוויר וגזים תואמים. דגמים סטנדרטיים מדורגים עד 1.7 בר (25 psi) עם אפשרויות ל-2.4 בר (35 psi) או 5.5 בר (80 psi). דגמי 36000S ללחץ יחיד מודדים עד 413 בר (6000 psi) עם דירוג של 620 בר (9000 psi). כולל שני ממסרים DPDT המופעלים על ידי פוטוטרנזיסטורים לבקרת גבולות נמוכים וגבוהים. אינדיקטורים לנקודות הגדרה ניתנים לכוונון בקלות באמצעות כפתורים בחזית המד. תחום המת הוא רוחב מחוג אחד - פחות מ-1% מהטווח המלא. נקודות ההגדרה יכולות להיות מקושרות לספק תחום מת משתנה - אידיאלי לבקרת מאווררים, דמפרים ועוד. קריאת המד היא רציפה ואינה מושפעת מפעולת המתג, גם במקרה של הפסקת חשמל. ניתן לבחור בטווחי לחץ מלאים החל מ-0-6 מ״מ WC ועד 21 בר (30 psi); לחץ חיובי יחיד עד 413 בר (6000 psi). עקרון הפעולה מבוסס על חיתוך אור אינפרא-אדום על ידי תריס אור המונע על ידי הליקס, המפעיל ממסר DPDT. תחום המת בין הפעלה לכיבוי הוא עד 1% מהטווח המלא להבטחת פעולה יציבה וללא רעידות. מארז פלסטיק מגן על כל הרכיבים האלקטרוניים, הכוללים מעגלים משולבים ולוחות מעגלים מודפסים מזכוכית-אפוקסי עם לוחות טרמינל עמידים באש.

מאפיינים: ( תרגום אוטומטי עבור למקור )

• מסגרת וכיסוי קדמי (כולל כפתורי נקודות הגדרה וברגיל כיוון אפס) מוסרים לחשיפת מנגנון נקודות ההגדרה של מתג/מד Photohelic. הכיסוי מפוליקרבונט שקוף.
• מחוג המד ותריס האור מותקנים על הליקס ומשקל נגד לאיזון. התריס עובר דרך חריץ במתג האופטי לחשיפת הפוטוטרנזיסטורים למקור אור אינפרא-אדום או לחסימתם בהתאם ללחץ.
• מגן אור מגן ביעילות על הפוטוטרנזיסטורים מפני מקורות אור חיצוניים חזקים ומאפשר תנועה חופשית של המחוג. מעניק מראה פנימי נקי ומסודר.
• מתגי גבול אופטי משמשים לאמינות ואריכות ימים. מחוברים ישירות למחוגים, מיושרים בנפרד להבטחת דיוק מתג גבוה.
• ברגיל כיוון אפס מחובר לכיסוי לכיוון קריאת לחץ אפס.
• שירות: אוויר וגזים תואמים שאינם דליקים.
• חיבורים לתהליך: 1/8״ NPT נקבה.
• סוג מתג: לכל נקודת הגדרה יש 2 ממסרים מסוג Form C (DPDT).
• דרישות חשמל: 120 וולט AC, 50/60 הרץ; אפשרות ל-240 וולט AC ו-24 וולט AC.

זיהוי:

• יצרן: Dwyer
• מודל: A3310 .
• מספר יצרן: A3310 .

מידות ונתונים:

• מותג : Dwyer
• מספר פריטים : 1
• מספר קטלוגי : A3310
• מידה : 5-0-5"WC
