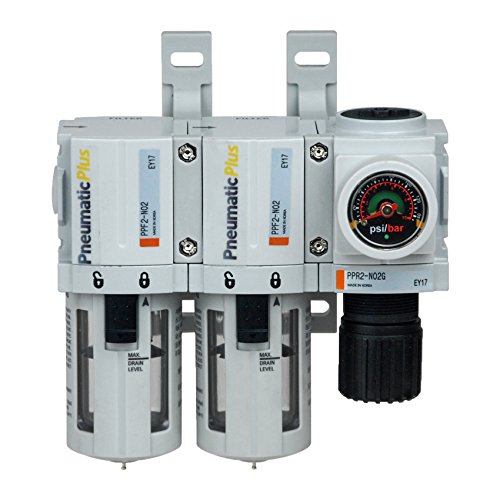

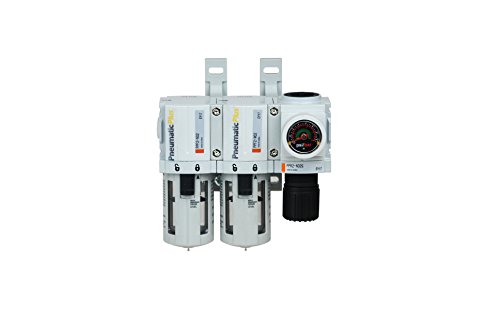

מערכת ייבוש מיני בשלושה שלבים PneumaticPlus PPC2C-N02G, חיבור 1/4״ NPT חלקיקים, מסנן קואלסינג, משולב ויסות אוויר - קערת פולימר, ניקוז ידני, מד לחץ מובנה

PneumaticPlus PPC2C-N02G Mini Three Stage Air Drying System, 1/4" NPT

---

אופן הפעולה: תחילה האוויר נכנס למסנן החלקיקים, הכולל אלמנט פוליאתילן נקי הניתן לניקוי בגודל 5 מיקרון. בשלב זה מוסרים לחות קורוזיבית, סקלת צינורות, לכלוך וחלודה מקו האוויר, המגנים על חלקי הדיוק בווסת. בשלב השני מתבצעת סינון עדין, בו מוסרים 99.7% מאדים של שמן וחלקיקים מיקרוסקופיים עד 0.3 מיקרון מוחלט מהאוויר. בשלב השלישי האוויר נכנס לווסת ביצועים גבוהים, שמפחית את הלחץ הראשוני ללחץ הרצוי. התקנה: התקן את היחידות כך שכיוון זרימת האוויר יהיה ״כניסה-יציאה״ כפי שמסומן בחץ על ראש היחידה. התקן את המסנן ראשון בקו לפני יחידות נוספות כגון ווסתים או משמנים, וכמה שיותר קרוב לכלי או למכשיר הפנאומטי המטופל. היחידה חייבת להיות מותקנת במקביל מהרצפה, במיקום זרימה מטה לתפקוד תקין. אין להתקין קערת פוליקרבונט בלחץ העולה על 150 PSI או בנוכחות ממסים המזיקים לפוליקרבונט. במקרים אלו יש להשתמש בקערת מתכת. ניתן להרכיב או לפרק את היחידה באמצעות מברג פיליפס או מפתח אלן. תכונת ההכנסה מאפשרת התקנה והסרה פשוטה בכל מיקום ללא הפרעה לסידור הצנרת הקיים. הווסת ניתן להתקנה במצב מעלה או מטה. עיצוב ייחודי זה מאפשר התאמה בלתי מוגבלת למערכות הכנת אוויר. היחידה תאפשר שימוש בצינורות סטנדרטיים. הפעלה וכיוונון: סינון הלכלוך והחלקיקים הזר, והפרדת הלחות מתבצעים אוטומטית עם זרימת האוויר. אין חלקים נעים ואין צורך בכיוונון. יש לנקז את הבוץ והלחות המצטברים. אין לאפשר שהצטברות המשקעים תעלה מעל המחיצה התחתונה. יש לשטוף את אלמנט המסנן מדי פעם עם מתילן כלוריד או נוזל ניקוי דומה לשמירה על יעילות הסינון.

מאפיינים: ( תרגום אוטומטי עבור למקור )

• לחץ אספקה מקסימלי: 250 PSI, לחץ עבודה מקסימלי: 140 PSI, 7SCFM ב-90 PSI
• מסנן חלקיקים: אלמנט 5 מיקרון, מסנן קואלסינג: אלמנט 0.3 מיקרון, גודל יציאה: 1/4״ NPT
• ניקוז ידני וקערת פולימר עם מגן, כולל מד לחץ מובנה 0-140 PSI
• יש להשתמש בקערת מתכת בלחצים העולים על 150 PSI או בנוכחות ממסים המזיקים לפוליקרבונט
• מיוצר בקוריאה, אחריות יצרן מוגבלת לשנה

זיהוי:

• UPC קוד: 841693112362 .
• EAN קוד: 0841693112362 .
• מספר יצרן: PPC2C-N02G .

מידות ונתונים:

• מותג : PneumaticPlus
• צבע : Gray
• מספר קטלוגי : PPC2C-N02G
