יחידת פלנג׳ בינונית Sealmaster MSF-24C, 4 ברגים, ניתן לשימון מחדש, אטמי מגע, קולר נעילה עם ברגי קבע, מארז ברזל יצוק, קוטר 3.8 אורך כולל 13.65 רוחב חורי ברגים 10.5 גובה הפלנג׳ 1.43 ס״מ, זווית סטייה ±2 מעלות

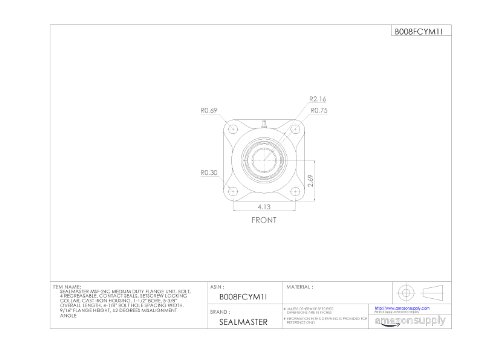

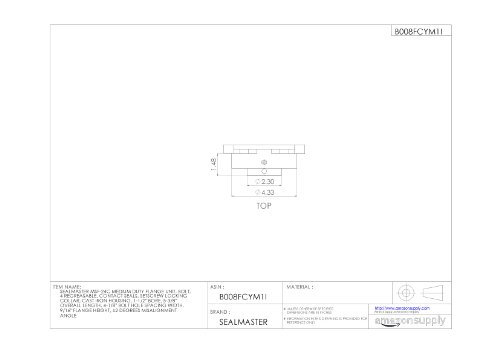

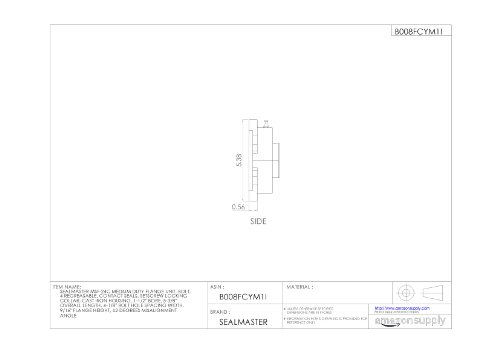

Sealmaster MSF-24C Medium Duty Unit, 4 Bolt, Regreasable, Contact Seals, Setscrew Locking Collar, Cast Iron Housing, 1-1/2" Bore, 5-3/8" Overall Length, 4-1/8" Bolt Hole Spacing Width, 9/16" Flange Height, ±2 Degrees Misalignment Angle

---

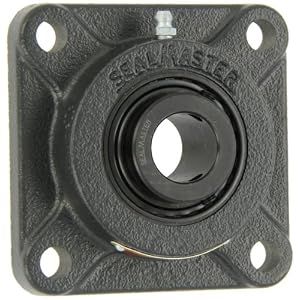

יחידת פלנג׳ בינונית Sealmaster זו כוללת מארז מברזל יצוק עם ארבעה חורי ברגים, אטמי מגע וקולר נעילה עם ברגי קבע. היא מיועדת להרכבה על משטחים נושאי מיסבים בניצב לציר. המארז חד-חלקי עם רפידות רגליים מעובדות עשוי מברזל יצוק מוצק למתן קשיחות ובלימת רעידות. מצוידת בנקודת שימון חיצונית לשימון חוזר. מערכת נעילה עם פין ודימפל מזינה שמן דרך המיסב ומונעת סיבוב טבעת החיצונית בתוך המארז. מיסב כדורי עמוק-חריץ עם אטימה כפולה מדורג כבינוני לשימוש בעומסים רדיאליים בינוניים עד גבוהים ועומסים ציריים או משולבים בינוניים. המיסב עשוי מפלדת כרום 52100 מפוקקת ואוקסיד שחור מצפה את המסילות הפנימית והחיצונית להגנה מפני קורוזיה. טבעת פנימית מוארכת לתמיכה נוספת בציר. פין ודימפל נגד סיבוב בטבעת החיצונית מפחיתים חימום ומאריכים את חיי המיסב. מיסב זה מתיישר עצמי עם משטח חיצוני קעור לפיצוי סטיות. אטמי גומי ניטריל חד-שפתיים משני צידי המיסב שומרים על סיכה ומונעים חדירת מזהמים. נעילה עם שני ברגי קבע במרחק 120 מעלות ליצירת אחיזה בשלוש נקודות בציר, להפחתת עיוותים ורעידות, מתאימה למהירויות נמוכות עד בינוניות עם סיבוב בכיוון אחד או הפוך. יחידות מיסבים עם פלנג׳ מתאימות לשימושים תעשייתיים ומסחריים כגון מסועים, מאווררים, מכונות בנייה וציוד עיבוד. מיסבים מורכבים משלבים מיסב בתוך מארז, המחליף יציקה או ריתוך למיקום בטוח ואמין. מיסבים אלו משתמשים באלמנטים מסתובבים לשמירת מרחק בין חלקים נעים, הפחתת חיכוך ותמיכה בעומסים רדיאליים וציריים. זמינים במגוון חומרים ותצורות הרכבה, עם טבעות פנימיות מוארכות, נעילות, אטמים וכובעי קצה לשמירת סיכה והגנה מפני לכלוך. מיסבים מורכבים תומכים בצירים במגוון תצורות הרכבה (בלוק פלנג׳, תלייה, בלוק כרית ובלוק מתיחה) ומשמשים במגוון יישומים, מהכוונת צירים קלה במסועים ועד ציוד כביש ומחצבות. Sealmaster מייצרת מיסבים ואביזרים נלווים מאז 1938, עם מטה באלסמיר, קנטקי, ועומדת בתקן ISO 9001.

מאפיינים: ( תרגום אוטומטי עבור למקור )

• מארז פלנג׳ מברזל יצוק עם בסיס מוצק לבלימת רעידות וקשיחות מבנית
• מיסב כדורי עמוק-חריץ בינוני לעומסים רדיאליים בינוניים עד גבוהים ועומסים ציריים או משולבים בינוניים
• אטמי מגע חד-שפתיים משני צידי המיסב לשמירת סיכה ומניעת חדירת מזהמים
• נעילה עם ברגי קבע לאחיזה בשלוש נקודות על הציר
• נקודת שימון במארז לשימון חוזר של המיסב

זיהוי:

• UPC קוד: 662461027318 .
• EAN קוד: 0662461027318 .
• מספר יצרן: MSF-24C .

מידות ונתונים:

• מותג : Sealmaster
• מספר פריטים : 1
• מספר קטלוגי : MSF-24C
• מידה : ±2 degrees
