יחידת פלנג׳ סטנדרטית Sealmaster SF-47, 4 ברגים, ניתן לשימון מחדש, אטמי לבד, קולר נעילה עם ברגי קיבוע, מארז ברזל יצוק, קוטר 7.46 אורך כולל 19.7 רוחב חורי ברגים 15.2 גובה הפלנג׳ 2.54 ס״מ, זווית סטייה ±2 מעלות

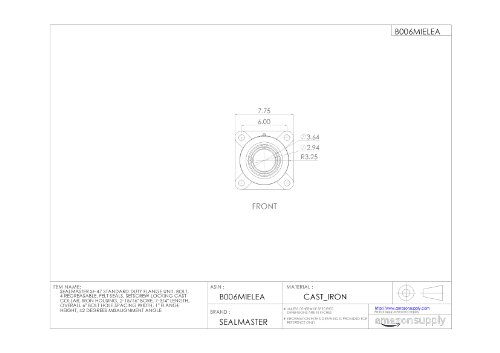

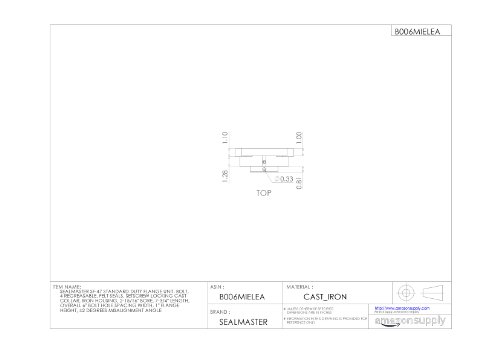

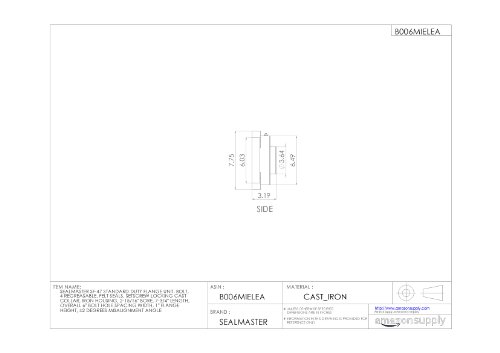

Sealmaster SF-47 Standard Duty Unit, 4 Bolt, Regreasable, Felt Seals, Setscrew Locking Collar, Cast Iron Housing, 2-15/16" Bore, 7-3/4" Overall Length, 6" Bolt Hole Spacing Width, 1" Flange Height, ±2 Degrees Misalignment Angle

---

יחידת פלנג׳ סטנדרטית Sealmaster SF כוללת מארז ברזל יצוק עם ארבעה חורי ברגים, אטמי לבד וקולר נעילה עם ברגי קיבוע. היחידה מיועדת להרכבה על משטחים נושאי מיסבים בניצב לציר הציר. המארז חד-חלקי עם רפידות רגליים מעובדות עשוי מברזל יצוק מוצק לקבלת קשיחות ובלימת רטט. היחידה מצוידת בנקודת שימון חיצונית לשימון חוזר. מערכת נעילה עם מסמר ונקודת נעילה מונעת סיבוב טבעת החיצונית בתוך המארז. מיסב כדורי עם חריץ עמוק ומכסה כפול מדורג כ״סטנדרט״ לשימוש בעומסים רדיאליים בינוניים ועומסי דחיפה קלים עד בינוניים או שילוב שלהם. המיסב עשוי מפלדת כרום 52100 שעברה דה-גזציה ואוקסיד שחור מצפה את המסילות הפנימיות והחיצוניות להגנה מפני קורוזיה. הטבעת הפנימית מורחבת לתמיכה נוספת בציר. מסמר ונקודת נעילה בטבעת החיצונית מונעים סיבוב ומפחיתים חימום ומאריכים את חיי המיסב. מיסב זה מיושר עצמי עם משטח חיצוני קמור המפצה על סטיות. אטמי לבד עם מבוך נמוך חיכוך משני צידי המיסב שומרים על השימון ומונעים חדירת מזהמים. להגנה נוספת, מפזרי מזהמים בטבעת הפנימית מפנים מזהמים מהאטמים. נעילת המיסב על הציר מתבצעת באמצעות שני ברגי קיבוע במרחק 120 מעלות לאחיזה בשלוש נקודות, המפחיתה עיוות ורטט ומתאימה למהירויות נמוכות עד בינוניות עם סיבוב בכיוון אחד או הפוך. יחידות מיסבים עם פלנג׳ מתאימות לשימושים תעשייתיים ומסחריים כגון מסועים, מאווררים, מכונות בנייה וציוד עיבוד רבים נוספים. מיסבים מורכבים משלבים מיסב בתוך מארז, המחליף צורך ביציקה או ריתוך למיקום בטוח ואמין של המיסב. המיסבים משתמשים באלמנטים מסתובבים (כדורים, גלילים, כדוריים, מחטים ועוד) לשמירת הפרדה בין חלקים נעים להפחתת חיכוך סיבובי ותמיכה בעומסים רדיאליים ואקסיאליים. זמינים במגוון חומרים ותצורות הרכבה, מיסבים מורכבים יכולים להיות חד-חלקיים או דו-חלקיים, עם טבעת פנימית מורחבת ומנגנון נעילה, וכוללים אטמים וכובעי קצה לשמירת שימון והגנה מפני לכלוך סביבתי. מיסבים מורכבים תומכים בצירים במגוון תצורות הרכבה (בלוק פלנג׳, תליה, בלוק כרית ובלוק מתיחה) ומשמשים במגוון יישומים החל מהכוונת צירים קלים במסועים ועד ציוד כביש ומחצבות. Sealmaster מייצרת מיסבים ואביזרי מיסבים. החברה, שהוקמה ב-1938 וממוקמת באלסמיר, קנטקי, עומדת בתקן ISO 9001.

מאפיינים: ( תרגום אוטומטי עבור למקור )

• מארז פלנג׳ ברזל יצוק עם בסיס מוצק לבלימת רטט וקשיחות מבנית
• מיסב כדורי עם חריץ עמוק בדרגת סטנדרט לעומסים רדיאליים בינוניים ועומסי דחיפה קלים עד בינוניים או שילוב שלהם
• אטמי מבוך לבד משני צידי המיסב לשמירת השימון ומניעת חדירת מזהמים, עם מפזרי מזהמים להגנה נוספת
• נעילת ברגי קיבוע לאחיזה בשלוש נקודות על הציר
• נקודת שימון במארז לשימון חוזר

זיהוי:

• UPC קוד: 662461003701 .
• EAN קוד: 0662461003701 .
• מספר יצרן: SF-47 .

מידות ונתונים:

• מותג : Sealmaster
• מספר פריטים : 1
• מספר קטלוגי : SF-47
• תאריך השקה : 2017-05-15
• מידה : ±2 degrees
