מתקן חיבור סטנדרטי Sealmaster FB-23, 3 ברגים, ניתן לשימון מחדש, אטמי לבד, צווארון נעילה עם ברגי קיבוע, מארז ברזל יצוק, קוטר חור 3.65 אורך כולל 15.56 גובה פלנג׳ 1.27 ס״מ, זווית אי-יישור ±2 מעלות

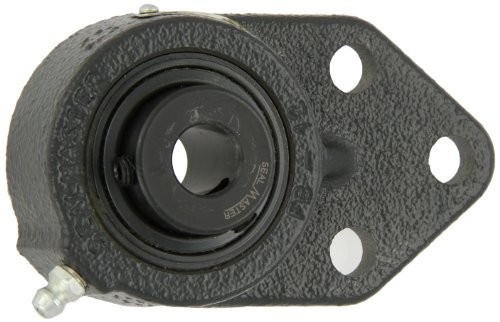

Sealmaster FB-23 Standard Duty Bracket, 3 Bolt, Regreasable, Felt Seals, Setscrew Locking Collar, Cast Iron Housing, 1-7/16" Bore, 6-1/8" Overall Length, 1/2" Flange Height, ±2 Degrees Misalignment Angle

---

מתקן חיבור פלנג׳ סטנדרטי Sealmaster FB עם מארז ברזל יצוק הכולל שלושה חורי ברגים, אטמי לבד וצווארון נעילה עם ברגי קיבוע. מיועד להרכבה על משטחים נושאי מיסבים בניצב לציר. מארז הפלנג׳ הצר עשוי ברזל יצוק להבטחת קשיחות ובלימת רעידות, עם שלושה חורי ברגים בצד אחד להתקנה במרחבים צרים כמו קירות צד של מיטות ציוד או גלגלות זנב. מיסב כדורי עם חריץ עמוק ומכסה כפול במארז מדורג כ״עומס סטנדרטי״ ליישומים עם עומסים רדיאליים בינוניים ועומסי דחיפה קלים עד בינוניים או עומסים משולבים. המיסב עשוי מפלדת כרום 52100 שעברה דה-גזציה בוואקום, והמסילות הפנימית והחיצונית מצופות באוקסיד שחור לעמידות בפני קורוזיה. הטבעת הפנימית מוארכת לתמיכה נוספת בציר. מסמר נגד סיבוב עם דימפל בטבעת החיצונית מונע סיבוב הטבעת במארז, מפחית חימום ומאריך את חיי המיסב. מיסב זה מתיישר בעצמו עם משטח חיצוני קעור המפצה על אי-יישורים. אטמי מבוך לבד עם חיכוך נמוך משני צידי המיסב שומרים על סיכה ומונעים חדירת מזהמים. להגנה נוספת, מפזרי מזהמים בטבעת הפנימית מפנים מזהמים הרחק מהאטמים. נעילת המיסב לציר מתבצעת באמצעות שני ברגי קיבוע במרחק 120 מעלות זה מזה לאחיזה בשלוש נקודות. סוג נעילה זה מפחית עיוותים ורעידות ומתאים ליישומים במהירויות נמוכות עד בינוניות עם סיבוב הציר בכיוון אחד או הפוך. יחידות מיסב עם פלנג׳ מתאימות לשימושים תעשייתיים ומסחריים כולל מסועים, מאווררים ומפוחים, מכונות בנייה וציוד עיבוד רבים נוספים. מיסבים מורכבים משלבים מיסב המותקן בתוך מארז. מארז המיסב מחליף צורך ביציקה או ריתוך למיקום בטוח ואמין של המיסב, ועיצובו קובע את סוג המיסב המוכנס. מיסבים מוכנסים משתמשים ברכיבי גלגול (כדורים, גלילים, כדורים סופיים, גלילים מחודדים, מחטים, ספינדלים או חרוטים) לשמירת מרחק בין חלקים נעים להפחתת חיכוך סיבובי ולתמיכה בעומסים רדיאליים ואקסיאליים. זמינים במגוון חומרים וקונפיגורציות הרכבה, מיסבים מוכנים יכולים להיות חד-חלקיים או דו-חלקיים, עם טבעת פנימית מוארכת ומכשיר נעילה, וכוללים אטמים וכובעי קצה לשמירת סיכה והגנה מפני לכלוך סביבתי. מיסבים מוכנים תומכים בצירים במגוון קונפיגורציות הרכבה (בלוק פלנג׳, תליה, בלוק כרית ובלוק מתיחה), ומשמשים במגוון יישומים החל מהכוונת צירים קלה במסועים ועד ציוד בנייה ומחצבות. Sealmaster מייצרת מיסבים ואביזרי מיסבים. החברה, שהוקמה ב-1938 וממוקמת באלסמיר, קנטקי, עומדת בתקן ISO 9001.

מאפיינים: ( תרגום אוטומטי עבור למקור )

• מארז פלנג׳ צר מברזל יצוק עם שלושה חורי ברגים בצד אחד להתקנה במרחבים צרים
• מיסב כדורי עם חריץ עמוק לעומס סטנדרטי ליישומים עם עומסים רדיאליים בינוניים ועומסי דחיפה קלים עד בינוניים או משולבים
• אטמי מבוך לבד משני צידי המיסב לשמירת סיכה ומניעת חדירת מזהמים, עם מפזרי מזהמים להגנה נוספת
• נעילת ברגי קיבוע לאחיזה בשלוש נקודות על הציר
• נקודת שימון במארז לשימון חוזר של המיסב

זיהוי:

• UPC קוד: 662461010242 .
• EAN קוד: 0662461010242 .
• מספר יצרן: FB-23 .

מידות ונתונים:

• מותג : Sealmaster
• מספר פריטים : 1
• מספר קטלוגי : FB-23
• מידה : ±2 degrees
