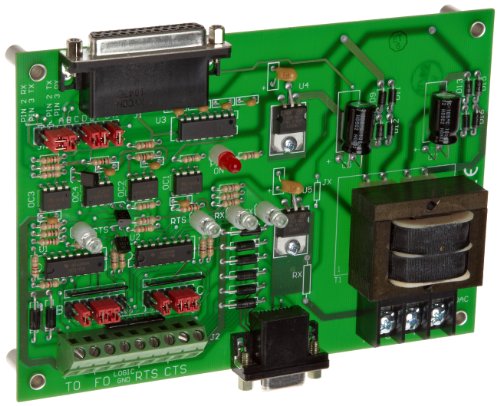

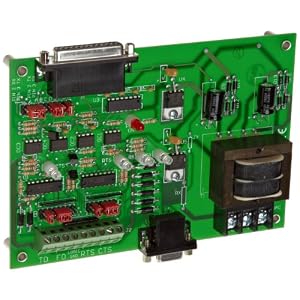

ממיר Opto 22 AC7A מ-RS-232 ל-RS-422/485, 120 AC, 115 AC +/- 10 וולט בתדר 50-60 הרץ

Opto 22 AC7A RS-232 to RS-422/485 Converter, 120 VAC, 115 +/- 10 VAC at 50-60 Hz

---

כרטיס מתאם עצמאי AC7A הממיר תקשורת סריאלית RS-232 לתקשורת RS-422/485, תואם ישירות למשפחת לוחות המוח החכמים Optomux. דרישות חשמל: 115 וולט AC +/- 10 וולט בתדר 50-60 הרץ. צריכת חשמל: 0.1 אמפר ב-115 וולט AC, 5 וואט (פיזור חום). טווח טמפרטורת פעולה: 0 עד 70 מעלות צלזיוס, לחות 0 עד 95 אחוז ללא עיבוי. בידוד אופטי: 4,000 וולט בין RS-232 ל-RS-422/485. ממשק RS-232: מחבר DB-25 נקבה עם 25 פינים. ממשק RS-422/485: טרמינלים עם ברגים או מחבר DB-9 נקבה עם 9 פינים. קצב שידור: עד 38,400 באוד; 115,200 באוד בגרסאות Rev L (AC7A) ואילך ובגרסאות Rev C (AC7B) ואילך. טווח RS-232: עד 15 מטר. טווח RS-422/485: עד 1,524 מטר בקצב 38,400 באוד (כ-914 מטר בקצב 115,200 באוד). תקשורת: RS-422/485 דו-כיוונית מלאה על שני זוגות מסולסלים וארץ. זוגות מסולסלים נוספים ל-RTS ו-CTS. תומך גם במצב RS-485 עם שני חוטים, דורש כבל RS-232 מותאם אישית. אינדיקטורים: שידור, קבלה, RTS, CTS וכוח. תקן IEC 950: 1991-09.

מאפיינים: ( תרגום אוטומטי עבור למקור )

• מניעים מאוזנים לקווי RS-422/485
• פועל עם עד 1,524 מטר של כבל RS-422/485
• בידוד אופטי בין קווי RS-232 ל-RS-422/485
• אינדיקטורים חזותיים LED לשידור, קבלה, RTS, CTS וכוח
• מהירויות שידור עד 115,200 ביט לשנייה

זיהוי:

• מספר יצרן: AC7A .

מידות ונתונים:

• מותג : Opto 22
• מספר פריטים : 1
• מספר קטלוגי : AC7A
