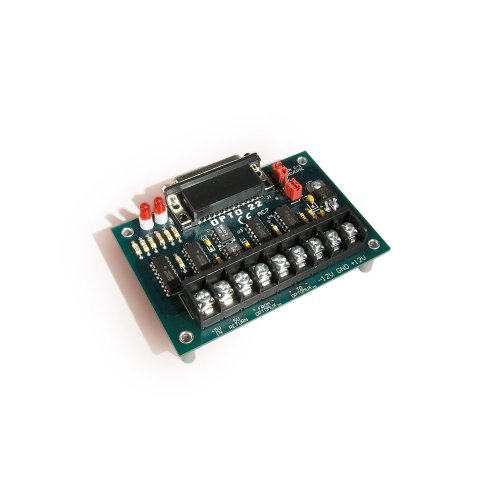

ממיר Opto 22 AC7 מ-RS-232 ל-RS-422/485 עם בידוד 4000 VAC

Opto 22 AC7 RS-232 to 422/485 Converter, 4000 VAC Isolation

---

כרטיס מתאם עצמאי AC7 הממיר תקשורת סריאלית RS-232 לתקשורת סריאלית RS-422, התואמת ישירות למשפחת לוחות הבקרה החכמים Optomux. דרישות הספק (מצב בידוד אופטי): 200 מ״א ב-+5 וולט DC, 50 מ״א ב-+12 וולט DC, 50 מ״א ב--12 וולט DC; טולרנס מתח: +/- 0.1 וולט DC. דרישות הספק (מצב ללא בידוד): 200 מ״א ב-+12 וולט DC, 0 מ״א ב--12 וולט DC; טולרנס מתח: +/- 0.1. טווח טמפרטורת הפעלה: 0 עד 70 מעלות צלזיוס, לחות 0 עד 95 אחוז ללא עיבוי. בידוד: 4000 VAC (מ-RS-232 ל-RS-422). ממשק RS-232: מחבר נקבה DB-25 עם 25 פינים. ממשק RS-422/485: טרמינלים עם ברגים. מהירות שידור: עד 38,400 ביט לשנייה (לוחות לפני גרסה 1 מוגבלים ל-19,200 ביט לשנייה). טווח RS-232: עד 15 מטר. טווח RS-422/485: עד 1,524 מטר. תקשורת: RS-422 דו-כיוונית מלאה על שני זוגות מסולסלים וקו משותף לאות. מומלץ להשתמש בכבל מגן. אינו תומך במצב RS-485 דו-חוטי (ראה AC7A/B). אינדיקטורים: שידור וקבלה עם נוריות LED.

מאפיינים: ( תרגום אוטומטי עבור למקור )

• מניעים מאוזנים בקו RS-422
• פועל עם עד 1,524 מטר של כבל זוג מסולסל RS-422
• בידוד אופטי בין קווי RS-232 ל-RS-422
• אינדיקטורים ויזואליים עם נוריות LED לשידור וקבלה
• מהירויות שידור עד 38,400 ביט לשנייה

זיהוי:

• מספר יצרן: AC7 .

מידות ונתונים:

• מותג : Opto 22
• מספר פריטים : 1
• מספר קטלוגי : AC7
