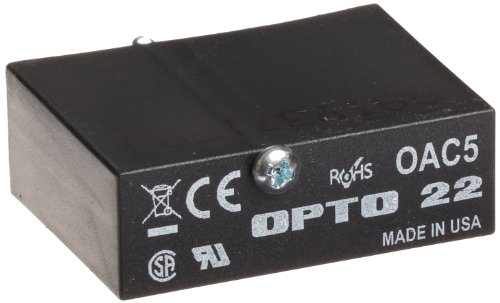

מודול פלט AC Opto 22 OAC5, 12-140 AC, לוגיקה 5 DC, בידוד אופטי 4000 וולט RMS, זרם מינימלי 20 מיליאמפר

Opto 22 OAC5 AC Output, 12-140 VAC, 5 VDC Logic, 4000 Vrms I/O Isolation, 20 milliamps Minimum Load Current

---

מודול הפלט OAC5 משמש לשליטה או החלפת עומסי AC בטווח 12-140 וולט AC. כל מודול מספק בידוד אופטי של עד 4000 וולט (טרנזיאנט) בין מכשירי השדה ללוגיקת הבקרה. מודול זה שקול למגע יחיד, חד-קוטבי, פתוח בדרך כלל (FORM A, SPST-NO, Make). כל מודולי הפלט AC כוללים הפעלה באפס וולט וכיבוי באפס זרם. שימושים טיפוסיים כוללים החלפת עומסים כגון: ריליים, סלנואידים, מפעילי מנועים, מחממים, מנורות או אינדיקטורים. טמפרטורת הפעלה: -30 עד 70 מעלות צלזיוס. בידוד קלט-פלט (טרנזיאנט): 4000 וולט RMS. זרם עומס מינימלי: 20 מיליאמפר. תדר הפעלה: 25-65 הרץ. זמן הפעלה: חצי מחזור מקסימום באפס וולט. זמן כיבוי: חצי מחזור מקסימום באפס זרם. DV/DT במצב כבוי: 200 וולט למיקרו-שנייה. DV/DT במצב מתחלף: מנוטרל לעומס עם מקדם הספק 0.5. נפילת מתח פלט מקסימלית בשיא: 1.6 וולט. דליפת זרם במצב כבוי במתח נומינלי 60 הרץ: 5 מיליאמפר RMS, 2.5 מיליאמפר RMS בדגמי OAC5A, OAC15A ו-OAC24A ב-120 וולט AC. מאושר על ידי Underwriters Laboratory, Canadian Standards Association, IEC 950: 1991-09, 89/336/EEC, 2002/95/EC.

מאפיינים: ( תרגום אוטומטי עבור למקור )

• מבנה עמיד וחזק
• בידוד אופטי של 4000 וולט בין מכשירי השדה ללוגיקת הבקרה (טרנזיאנט)
• הפעלה באפס וולט וכיבוי באפס זרם
• זרם שיא במחזור אחד: 80 אמפר בשיא
• מתח שיא חוזר: 500 וולט

זיהוי:

• יצרן: Opto 22
• מודל: OAC5 .
• מספר יצרן: OAC5 .

מידות ונתונים:

• מותג : Opto 22
• מספר פריטים : 1
• מספר קטלוגי : OAC5
