שילדת מנוע/סטפר/סרוו Adafruit עבור Arduino v2

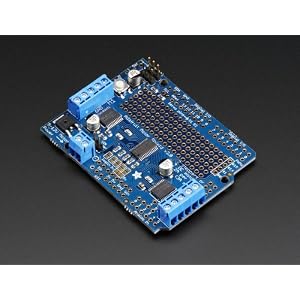

Adafruit Motor/Stepper/Servo Shield for Arduino v2 Kit

---

מדורג ע״י יותר מ- 18 צרכנים, יותר מ- 78% מהביקורות על שילדת מנוע/סטפר/סרוו היו בעלות סנטימנט חיובי, כלומר הצרכנים שקנו את המוצר ימליצו עליו בסבירות גבוהה כאשר יתבקשו לציין בקרי מהירות למנוע מומלצות.

שילדת זו תאפשר לך לבצע במהירות את פרויקט הרובוטיקה הבא שלך! שמרנו על היכולת להניע עד 4 מנועי DC או 2 מנועי סטפר, אך הוספנו שיפורים רבים: במקום דרייבר L293D דרלינגטון, יש לנו כעת דרייבר MOSFET מדגם TB6612: עם 1.2 אמפר לכל ערוץ ויכולת שיא של 3 אמפר. יש גם ירידות מתח נמוכות יותר על המנוע, כך שתקבל יותר מומנט מהסוללות שלך, ויש גם דיודות פלייבק מובנות. עיצוב שניתן לערום באופן מלא: 5 פיני בחירת כתובת מאפשרים עד 32 שילדות נערמות: זה 64 מנועי סטפר או 128 מנועי DC! מה אפשר לעשות עם כל כך הרבה מנועים? אין לי מושג, אבל אם תמצא משהו, שלח לנו תמונה כי זה יהיה פרויקט מרהיב. נבדוק שוב את המפרט: 2 חיבורים לסרוו 'הובי' 5V המחוברים לטיימר ייעודי ברזולוציה גבוהה של Arduino - ללא רעידות! 4 גשרים H: שבב TB6612 מספק 1.2 אמפר לכל גשר (3 אמפר שיא) עם הגנה מפני כיבוי תרמי, דיודות הגנה פנימיות. יכול להפעיל מנועים מ-4.5VDC עד 13.5VDC. עד 4 מנועי DC דו-כיווניים עם בחירת מהירות 8 ביט (כ-0.5% רזולוציה). עד 2 מנועי סטפר (יוניפולריים או ביפולריים) עם סליל יחיד, סליל כפול, אינטרליבד או מיקרו-סטפינג. מנועים מושבתים אוטומטית בהפעלה. מחברי טרמינל גדולים לחיבור קל של חוטים (18-26AWG) וחשמל. כפתור איפוס Arduino בחלק העליון. מחבר טרמינל דו-פיני מוגן קוטביות ומדלג לחיבור חשמל חיצוני, לספקי לוגיקה/מנוע נפרדים. נבדק ותואם ל-Arduino UNO, Leonardo, ADK/Mega R3, Due, Diecimila ו-Duemilanove. עובד עם Mega/ADK R2 ומוקדם יותר עם דלגים דו-חוטיים. הורד את ספריית התוכנה הקלה לשימוש של Arduino, בדוק את הדוגמאות ואתה מוכן להתחיל! מגיע עם שילדה מורכבת ונבדקת, מחבר טרמינל, ראש פשוט ומדלג. נדרש הלחמה להרכבת הראשי חיבור. ראשי חיבור לערימה אינם כלולים.

זיהוי:

• UPC קוד: 700253565133 .
• EAN קוד: 0700253565133 .

מידות ונתונים:

• מותג : Adafruit
